Modifikasi power tda 2003 saat ini banyak dilakukan banyak orang terutama untuk siswa jurusan elektro, atau orang yang menjual amplifier rakitan sendiri. Sehingga pada kesempatan kali ini Thicke akan membahas secara lengkap tentang Modifikasi power tda 2003, skema tda2003 subwoofer, skema tda2003 stereo dan informasi lainnya tentang TDA 2003.
Baca Dulu : Skema Power Mini 12 Volt
Modifikasi Power TDA 2003
Saat kamu ingin melakukan modifikasi power tda 2003, kamu bisa menggunakan skema tda2003 subwoofer dan skema tda2003 stereo. Dengan menggunakan skema ini kamu bisa menggunakannya untuk beberapa peralatan elektronik seperti TV, Speaker aktif, radio fm dan perangkat audio lainnya. Tujuan dari modifikasi power tda 2003 adalah untuk menghemat space perangkat sehingga rangkaian komponen akan lebih simple.

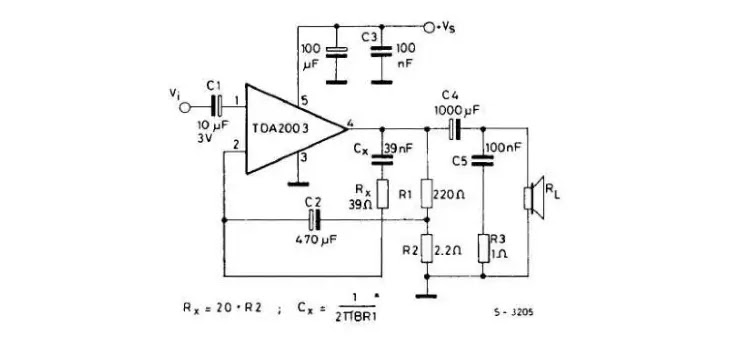

Untuk kamu yang ingin modifikasi power TDA, kamu bisa menggunakan skema tda2003 subwoofer dan skema tda2003 stereo berikut :
Daftar Komponen digunakan di Sekma Tda2003 adalah sebagai berikut :
- R1 menggunakan : 10K
- R2 menggunakan : 100K
- R3 menggunakan : 39Ω
- R4 menggunakan : 220 Ω
- R5 menggunakan : 2,2 Ω
- R5 menggunakan : 1Ω
- C1 menggunakan : 1uf
- C2 menggunakan : 1000uf/25v
- C3 menggunakan : 470uf/25V
- C4 menggunakan : 39nf
- C5 menggunakan : 100nf
- C6 menggunakan : 100nf
- C7 menggunakan : 100uf/25v
- IC menggunakan : TDA/UTC2003
- Potensiometer menggunakan :Â B50K(volume)
Untuk cara perakitannya kamu harus menyiapkan semua komponen lengkap terlebih dahulu dan siapkan board PCB bolong. Kemudian kamu susun komponen seperti pada gambar skema penyusunan, lanjut dengan membuat jalur routing.
Untuk supply di mobil bisa menggunakan 12V atau bisa menggunakan baterai. JIka menggunakan trafo rumah bisa menggunakan 18V. Sulai tegangan yang digunakan adalah non simetris 0 sampai 18 DCV.
Dengan menerapkan modifikasi power tda 2003, speaker bisa digunakan berdasarkan datasheet rendah yaitu 2 ohm atau 4 ohm sesuai penggunaannya. Walaupun juga bisa diberi speaker 8 ohm untuk menghasilkan suara yang lebih baik.
Artikel Terkait :
Apa fungsi TDA 2003?
Sebelum membahas tentang modifikasi power tda 2003, skema tda2003 subwoofer, dan skema tda2003 stereo. Kamu harus mengetahui terlebih dahulu apa itu TDA 2003 dan apa fungsinya TDA 2003.
TDA 2003 adalah sekomponen IC yang mempunyai daya maksimal 10 watt yang terdapat pada output speaker 4 ohm dengan menggunakan tegangan supply sebesar 18VDC.
TDA 2003 juga mempunyai tegangan operasi 8V-18V, tetapi di beberapa merek IC ini bisa juga menangani tegangan sampai 28V. IC ini juga mempunyai desain yang kompak, sehingga bisa dibuat menggunakan PCB cetak, PCB matrix, breadboard, dan wiring kabel.
Skema tda2003 subwoofer sering digunakan pada sistem audio mobil karena memiliki ukuran kecil dan mempunyai sistem thermal dan short protection sehingga lebih aman, dan mempunyai tingkat distorsi rendah.
Sebenarnya TDA 2003 merupakan penyempurnaan dari IC TDA 2002 tetapi mempunyai fungsi pin yang sama dengan TDA 2002. IC TDA 2003 bisa menyerap arus maksimal sampai 3,5 A di daya maksimumnya. Selain digunakan di rangkaian audio mobil, TDA 2003 juga digunakan sebagai amplifier MP3, dan penguat audio komputer.
Berapa Watt Power TDA 2003?
Seperti yang dijelaskan di atas, jika kamu bertanya Berapa watt power tda 2003? Maka jawabannya adalah 8 watt sampai maksimal 10 watt. Walaupun ada juga yang menjual TD 2003 dengan mengklaim bisa mempunyai daya 30 watt. Selain itu ada juga yang mengklaim bisa sampai 100 watt, sebenarnya tidak benar. Karena TDA 2003 yang asli hanya bisa mempunyai daya maksimal 10 watt saja.
Skema TDA2003 Stereo
Untuk membuat skema tda2003 stereo, kamu juga bisa menggunakan komponen sebagai berikut :
- IC TDA2003 : 2 komponen
- Elco 10uF/16V : 2 komponen
- Elco 100uF/16VÂ : 2 komponen
- Elco 470uF/16V : 2 komponen
- Mylar 39nF :2 komponen
- Mylar 100nF : 4 komponen
- Resistor 1Ohm : 2 komponen
- Resistor 39 Ohm : 2 komponen
- Resistor 2,2 Ohm : 2 komponen
- Resistor 220 Ohm : 2 komponen
- Elco 1000uF/16V : 2 komponen
- Power Supply 12V : 1 komponen
- Speaker 4ohm/3Watt 2 komponen
Ketahui :
Pada skema tda2003 stereo ini masing-masing output akan dihubungkan ke speaker. Output power yang dihasilkan di masing-masing channel adalah sebesar 6 Watt dengan menggunakan power Supply 12 Volt dan speaker 4 Ohm per 3 Watt.
